Kabelbaum für Mini-BHKW

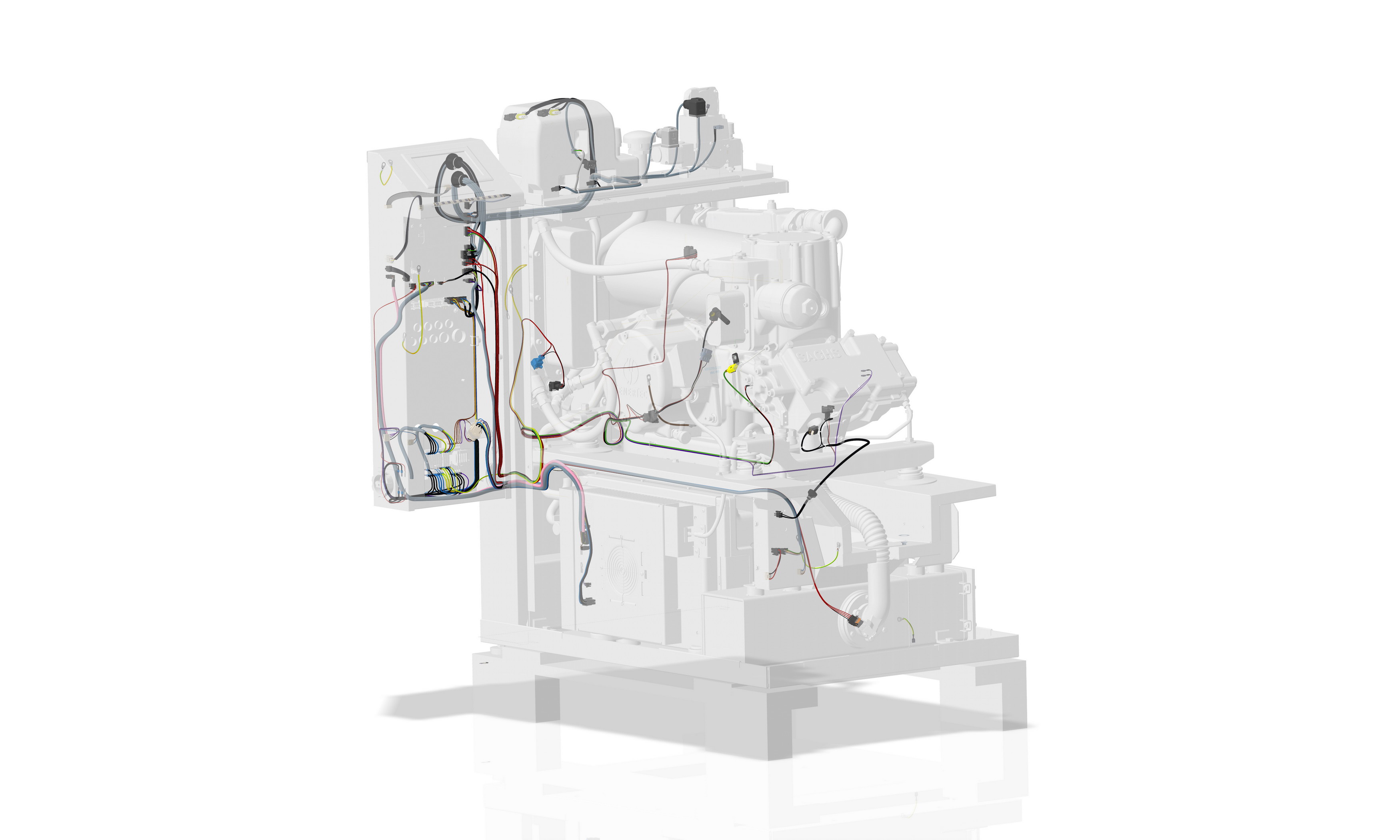

Bei der Weiterentwicklung eines Mini-BHKW's konnten wir das Konstruktionsteam des Herstellers über die rein mechanische Konstruktion hinaus bei der Abbildung und Verlegung der Kabelbäume aktiv unterstützen. Der Bedarf bestand, die neu zu erstellenden Kabelbäume zu einem frühen Zeitpunkt für die technische Dokumentation, Bauraumuntersuchungen und als Schulungsunterlagen zur Verfügung zu haben. Die Kabelbäume wurden in allen Einzelteilen konform zu bisher in Tabellen verwalteten Draht-, Stecker- und Kontaktlisten erstellt, die sich in den Parametertabellen der Baugruppenzeichnungen widerspiegeln. Um ungewollte Referenzierungen zwischen den Unterbaugruppen im CAD zu vermeiden, wurden die Kabelbäume nach den „Top Down Design“ Konzept der Fa. PTC im CAD-System mittels eines Skelettes, aus dem die Steckerposition und Leitungsverlauf auf die Unterbaugruppen übertragen wird, erstellt. Leitungsfarben, auch mehrfarbige und die Beschriftungen der Einzeladern stimmen mit den eingesetzten überein, so dass diese für Fertigungs- und Schulungsunterlagen optimal geeignet sind und diese nun zentral mit den mechanischen Komponenten in der Produktdatenbank gepflegt werden können. Mit der Skelettfunktion konnten die erstellten Kabelbäume auch für die Erstellung der Kabelbrettzeichnungen und die Darstellung von Leitungsplänen genutzt werden.
