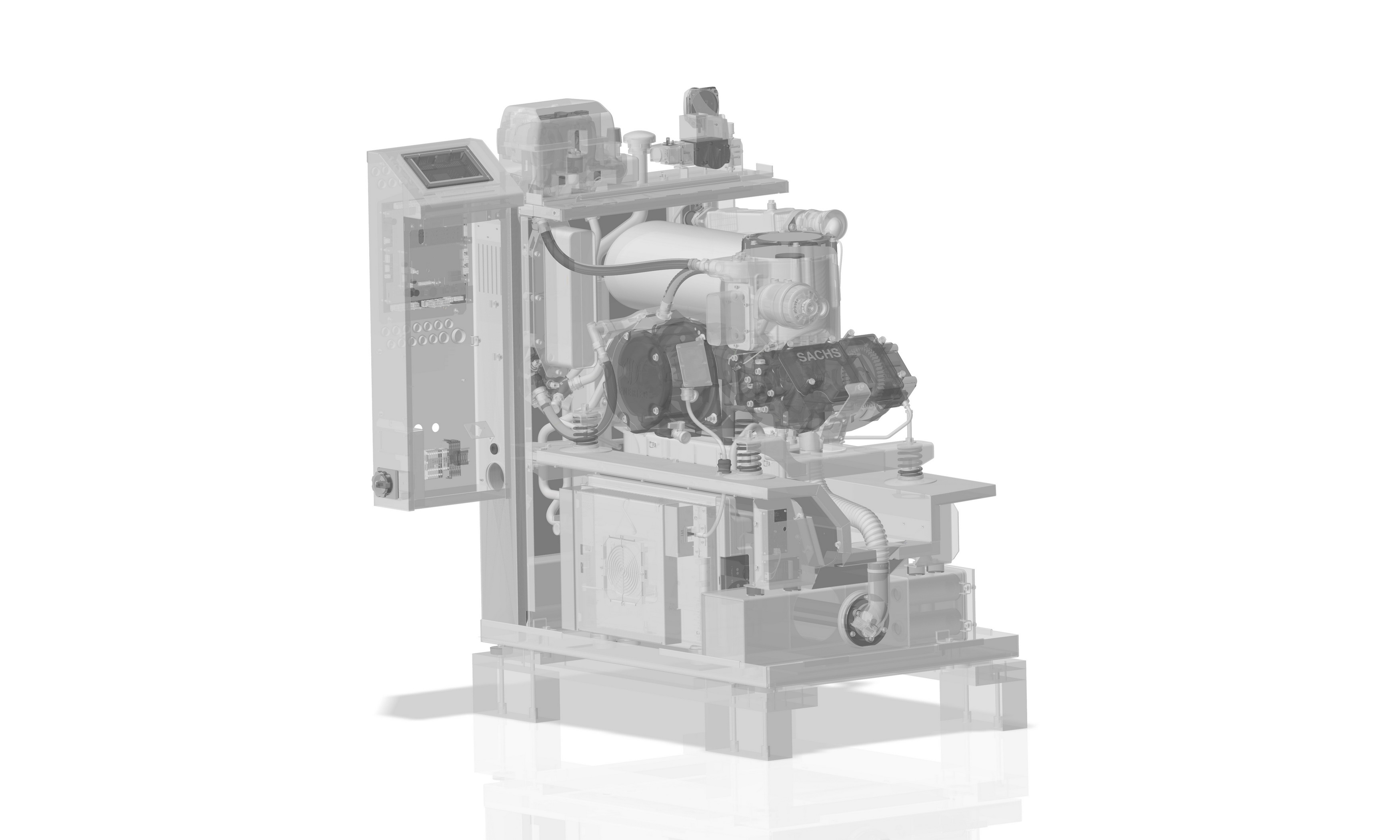

Für das Mini-BHKW waren bei Projektbeginn für alle Bauteile 3D-CAD Daten vorhanden - mit Ausnahme der Kabelbäume.

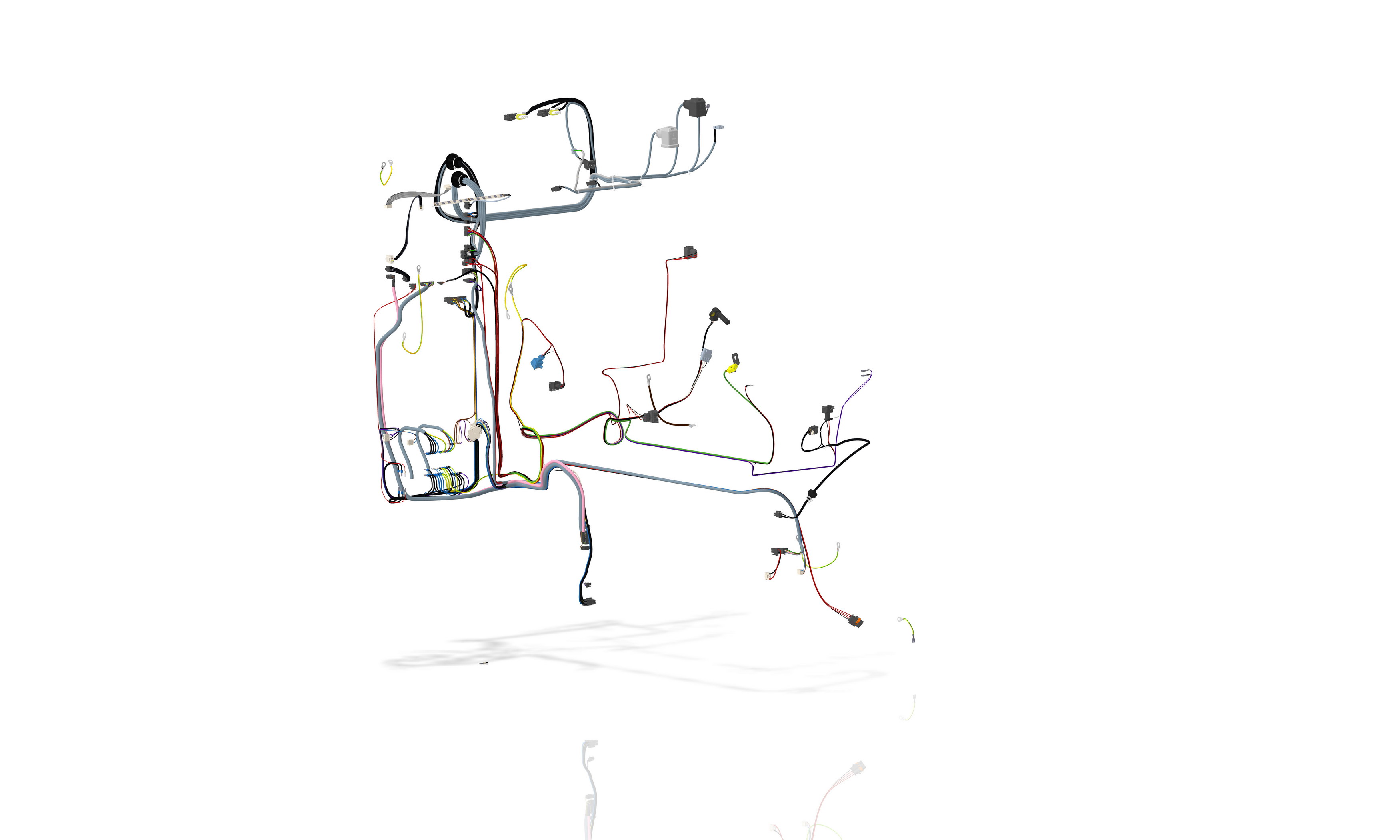

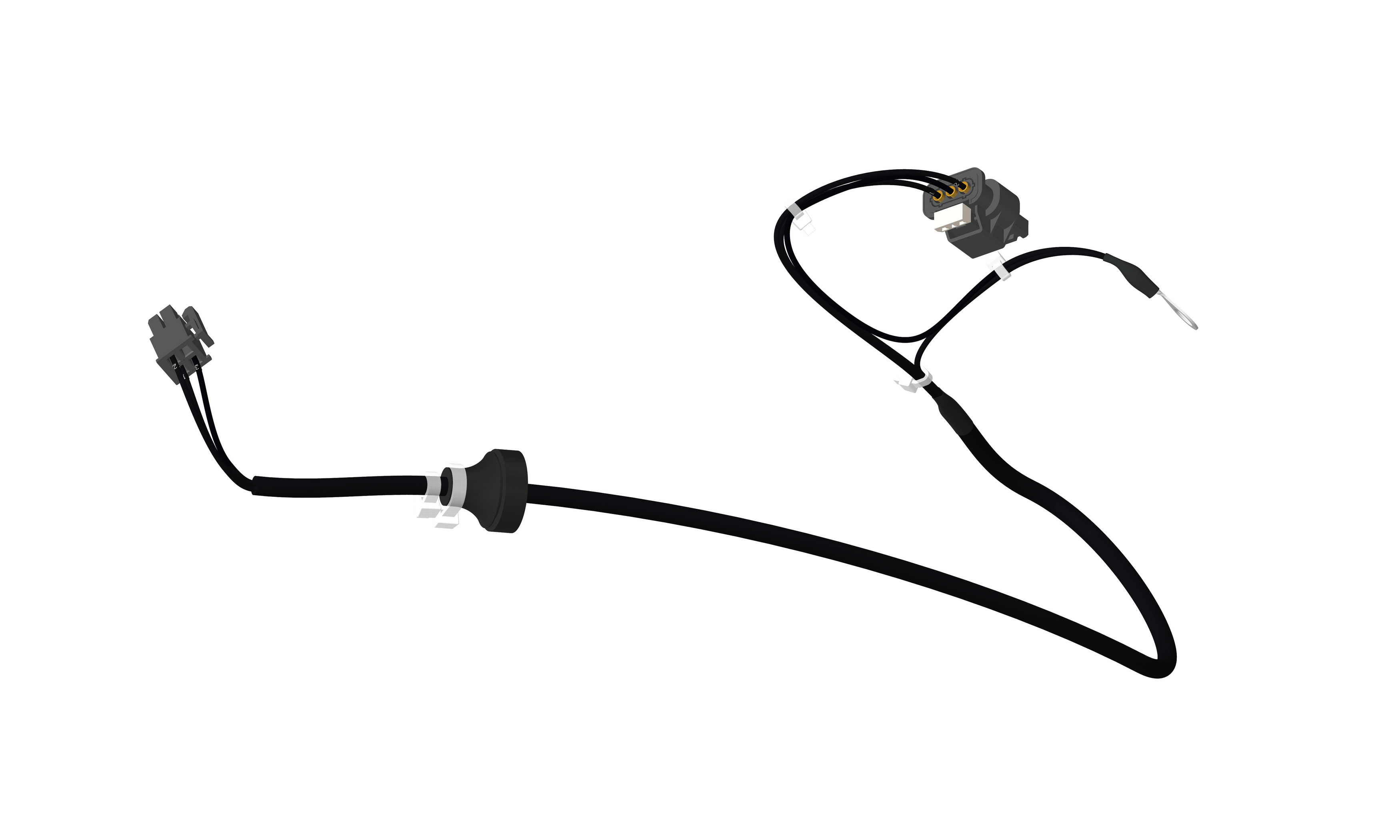

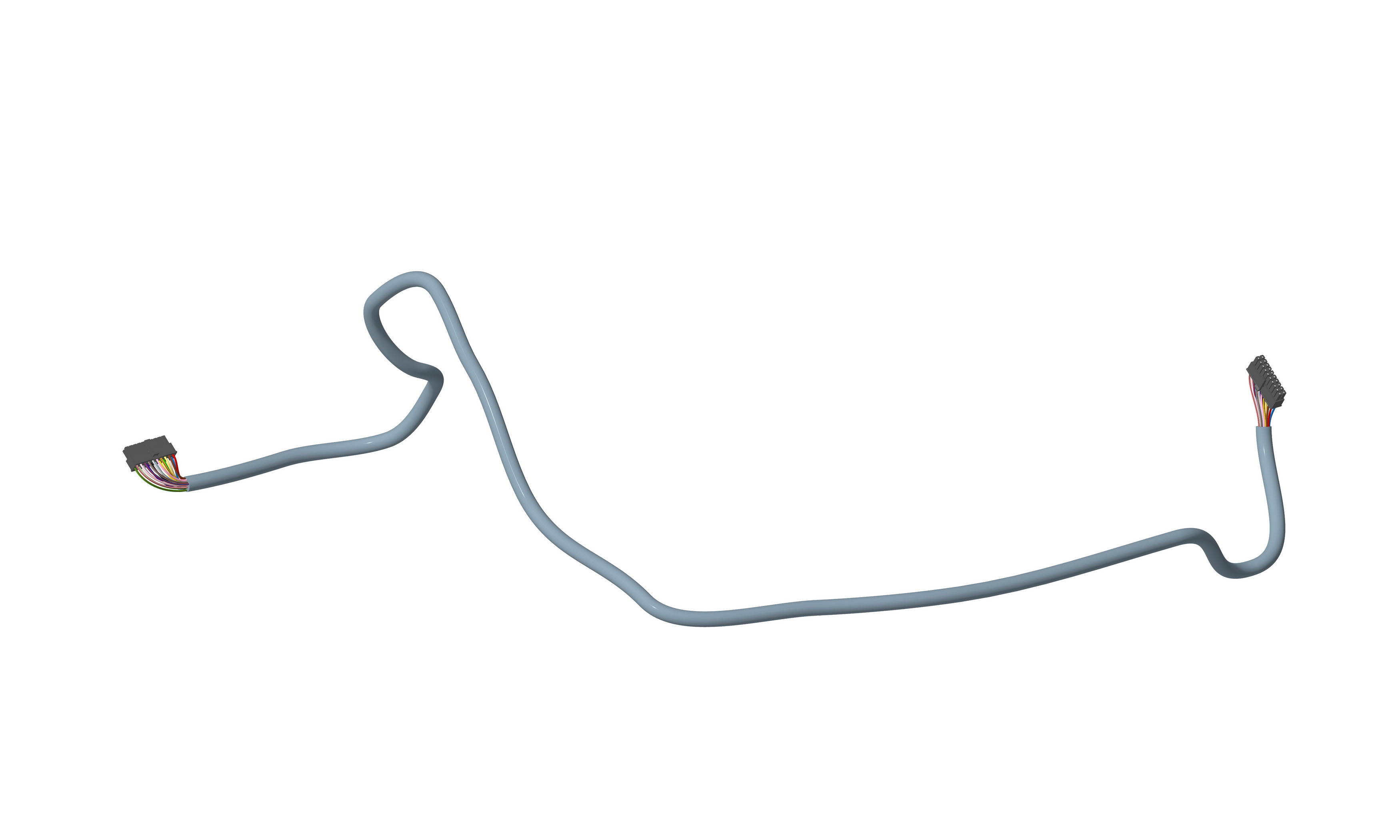

Modelle aller Kabelbäume und Kabel, die im Mini-BHKW verbaut sind.
Mini-BHKW mit allen Kabelbäumen und Kabeln.

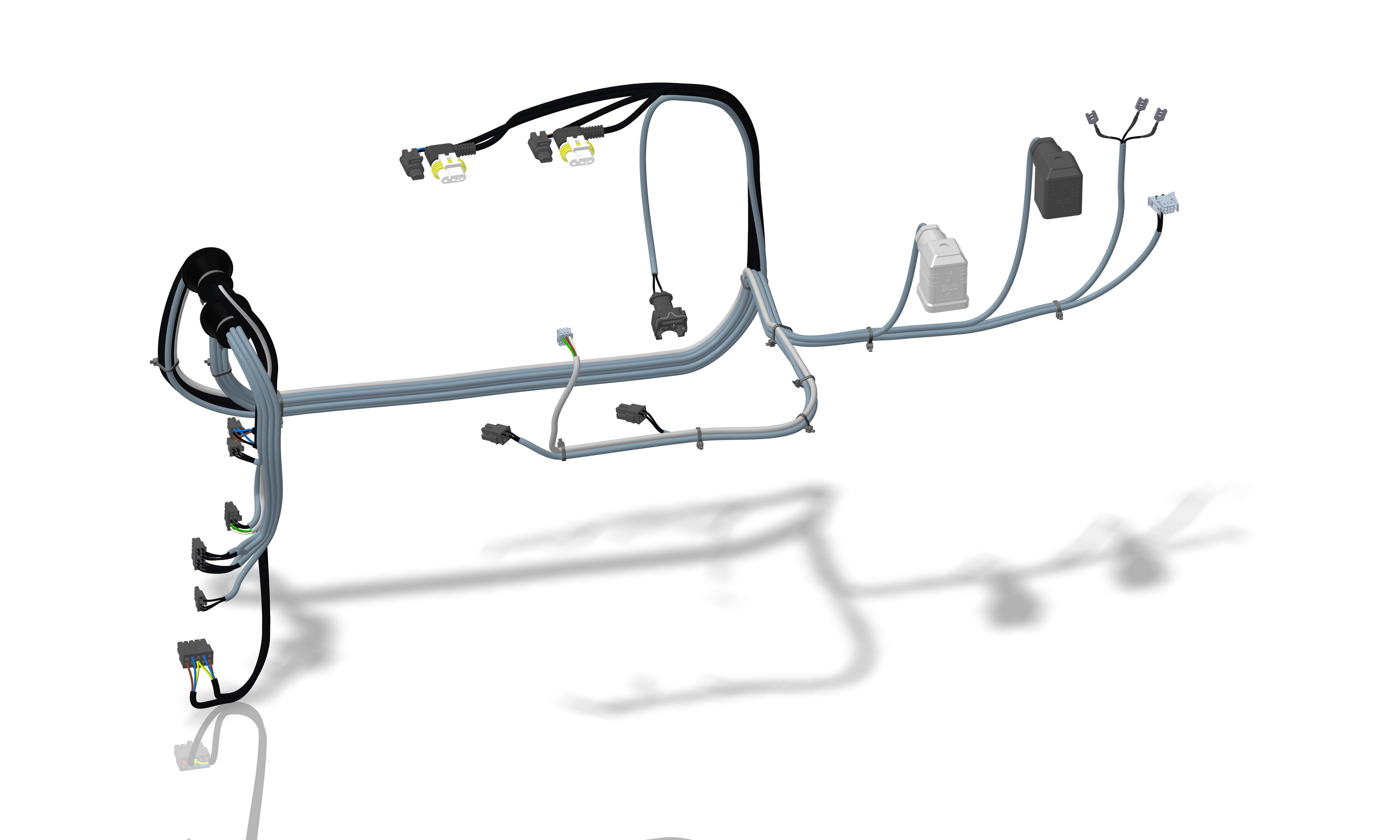

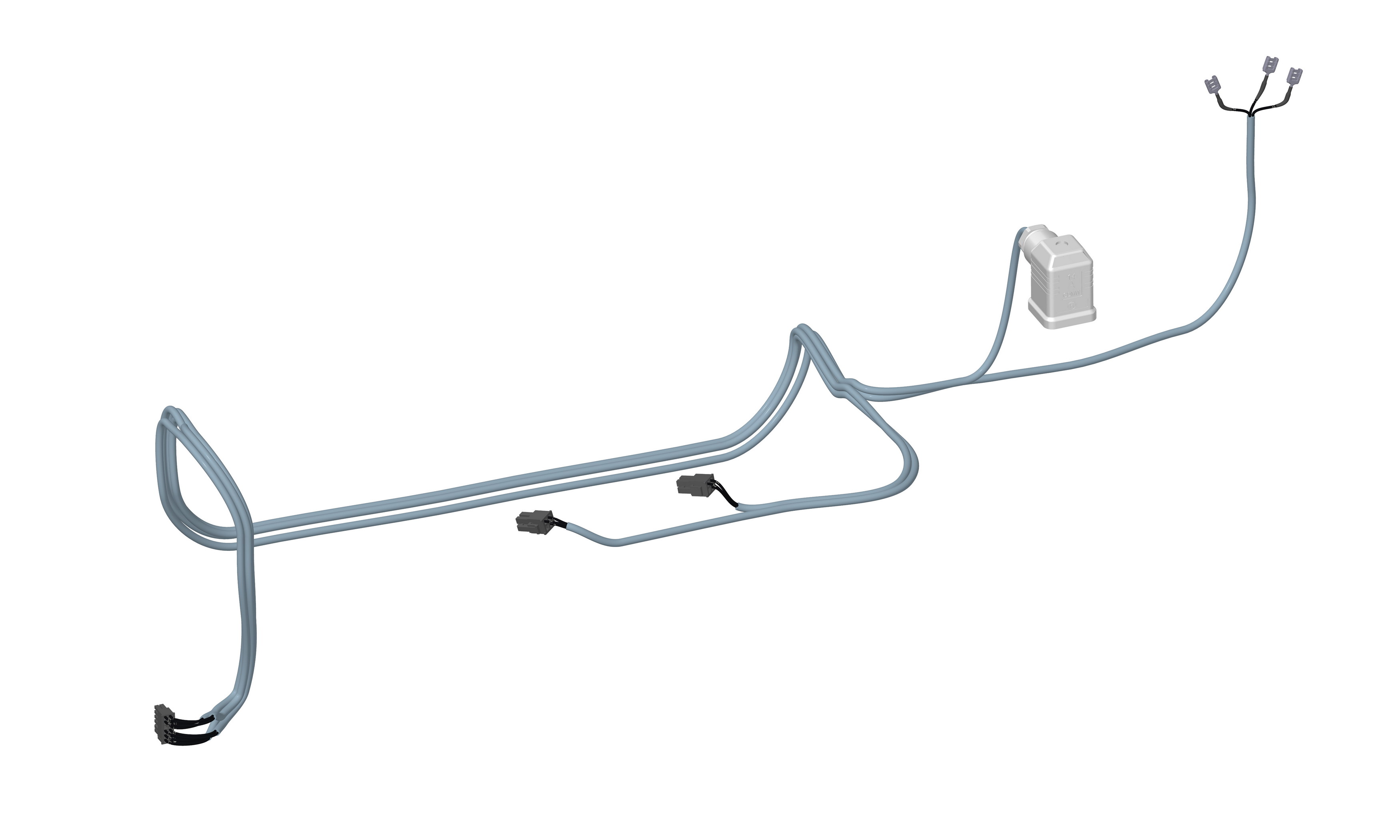

Modell eines Kabelbaums wie er in das Mini-BHKW eingebaut wurde.

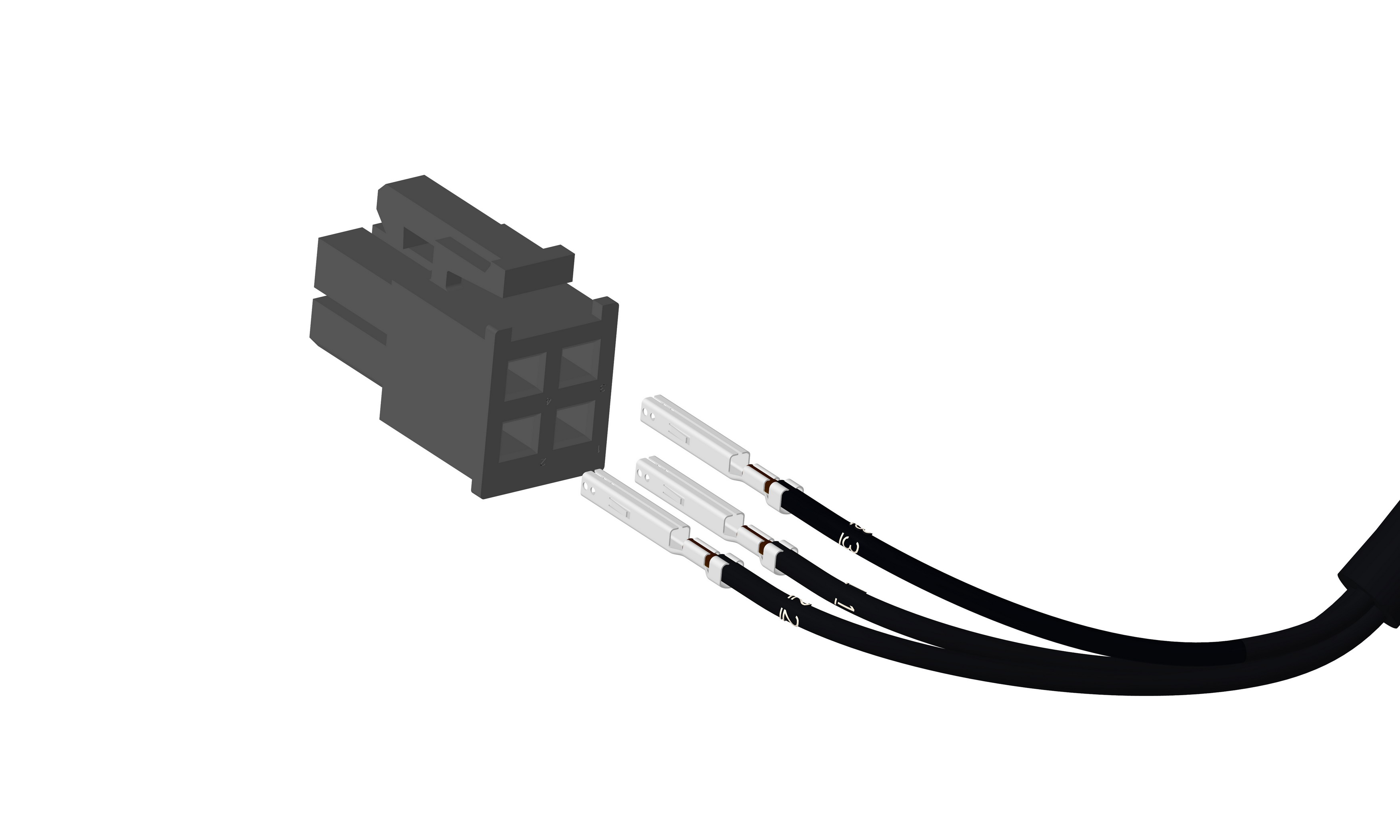

In die Kabelbäume wurden alle Stecker, Kontakte und Kleinteile wie z.B. ...

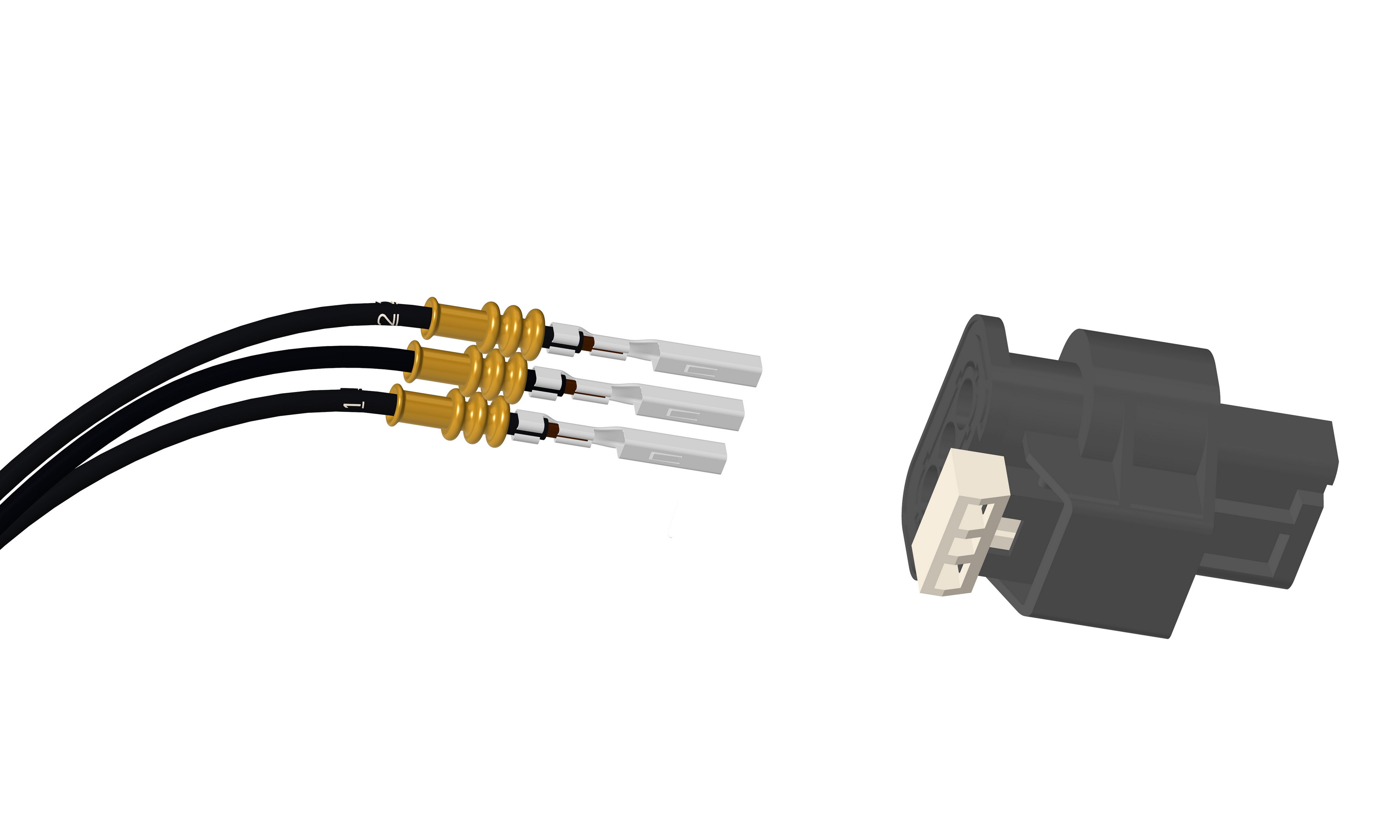

... Einzeladerabdichtungen und ...

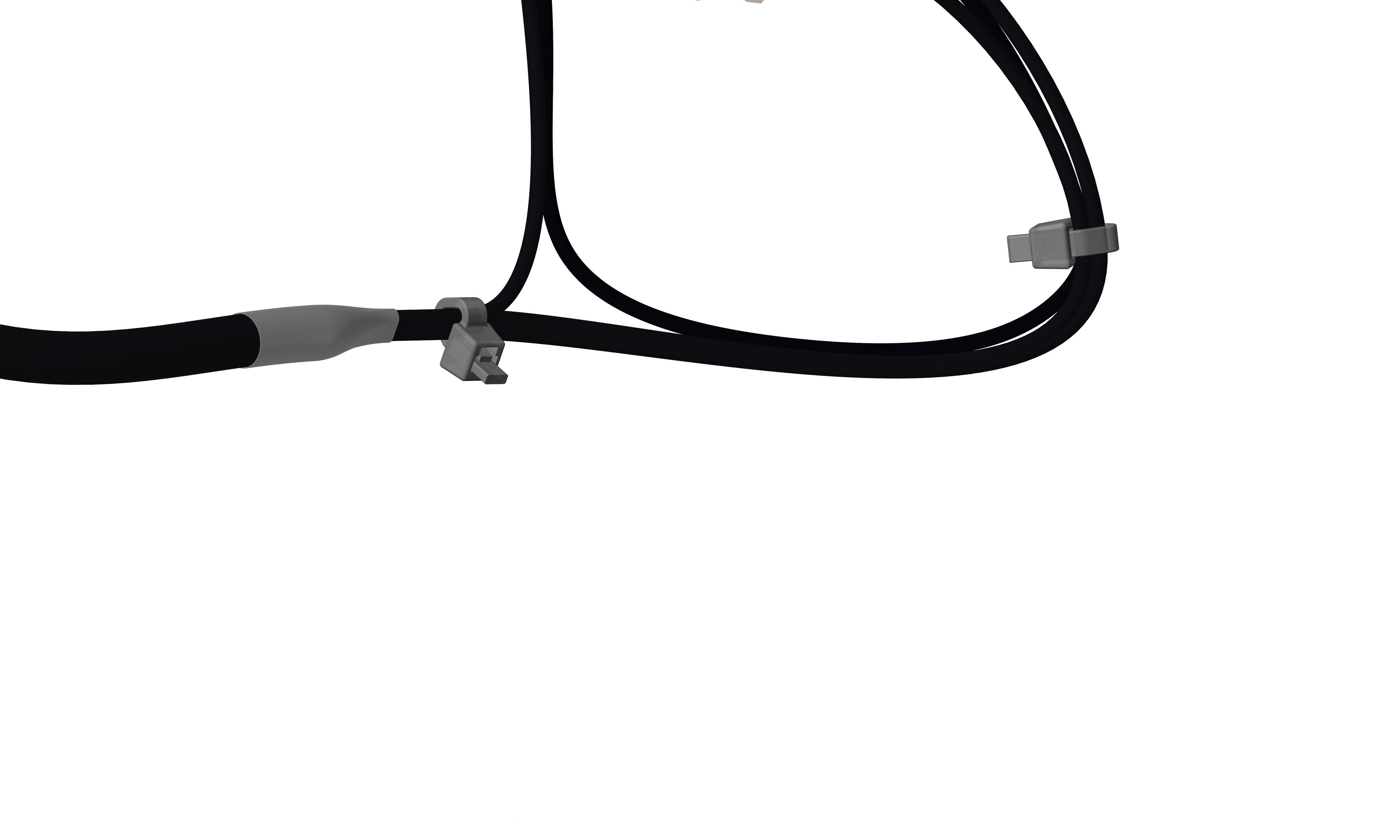

... Kabelbinder eingebaut.
Die Kennzeichnung der einzelnen Adern ...

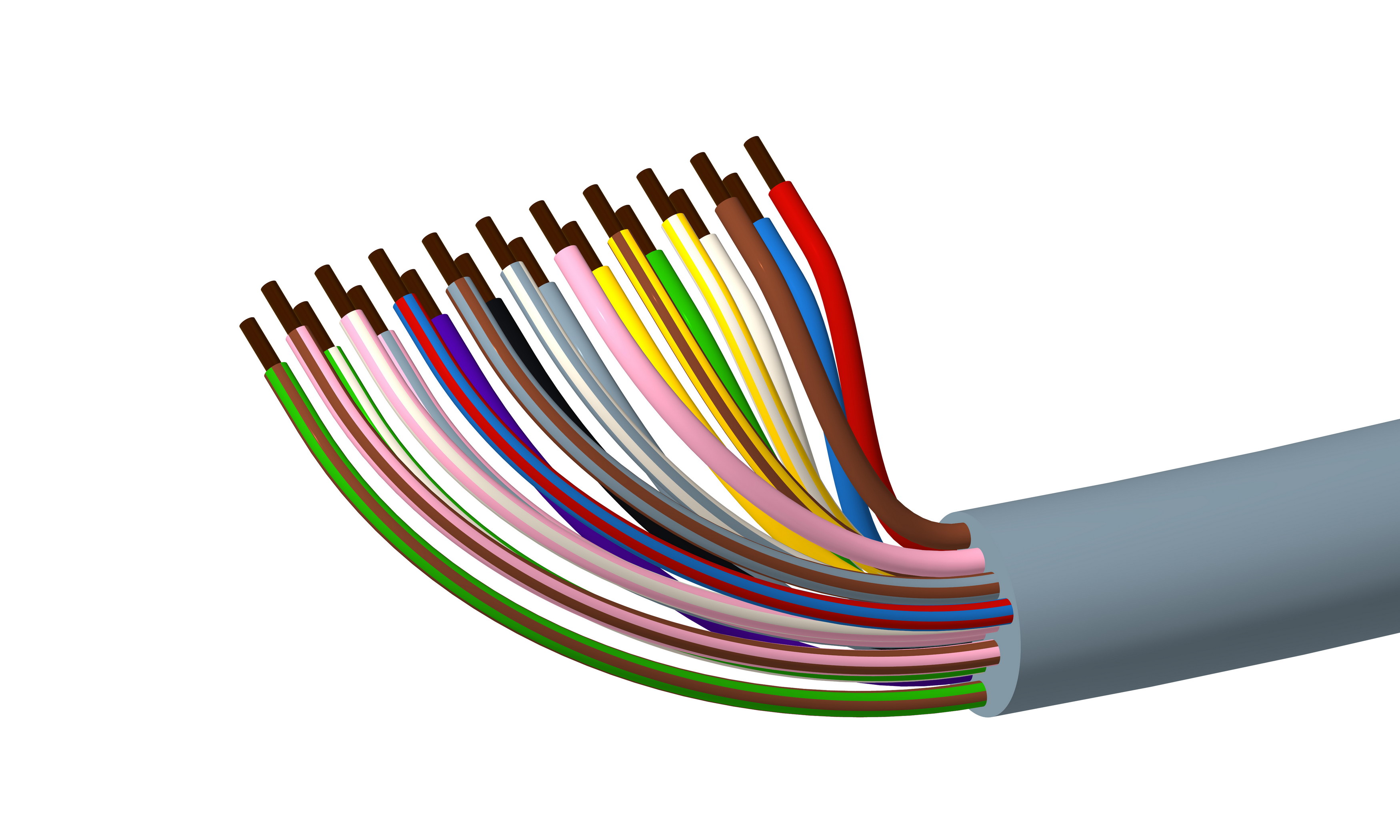

... wurde entweder durch farbige Streifen ....

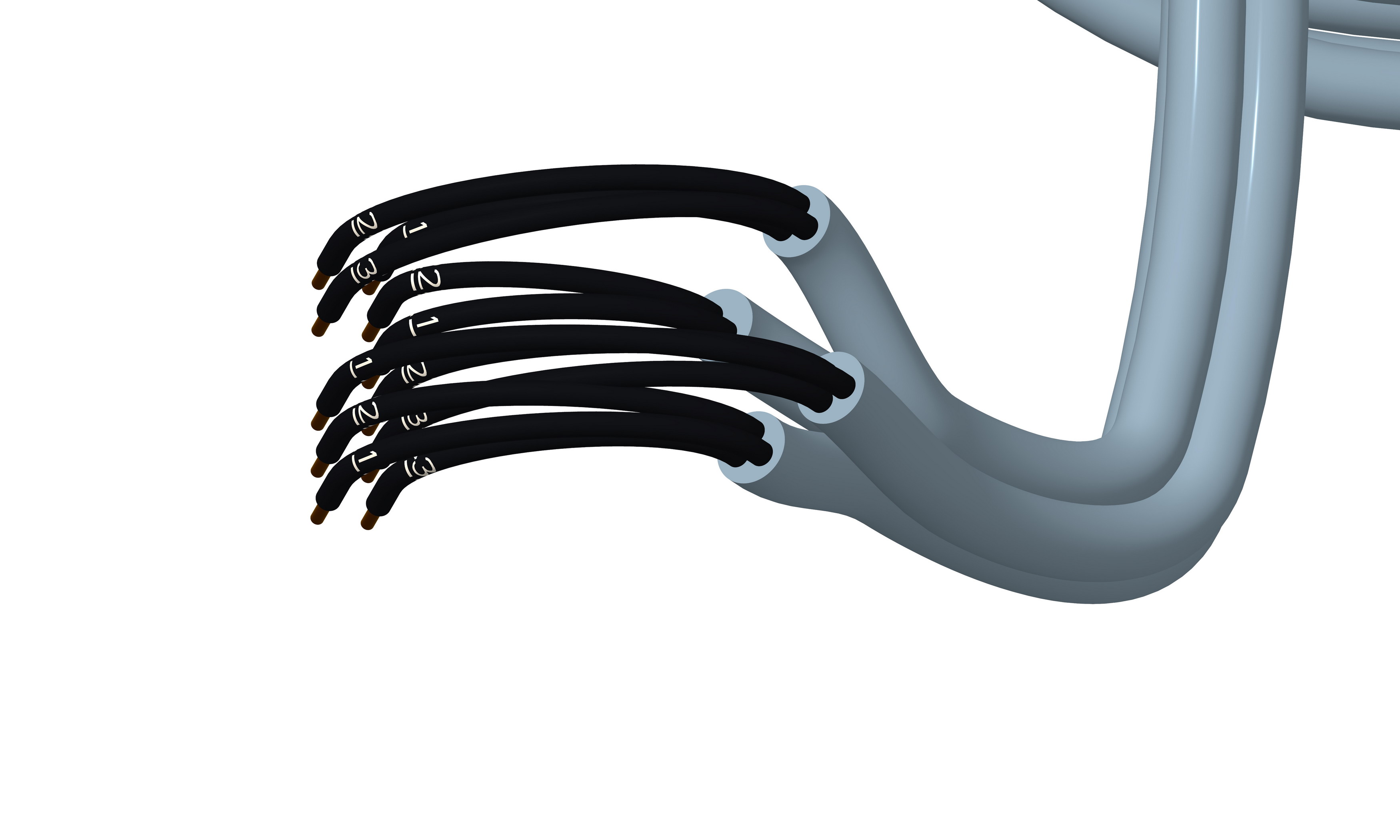

... oder durch Beschriftung ...
... der einzelnen Adern realisiert.

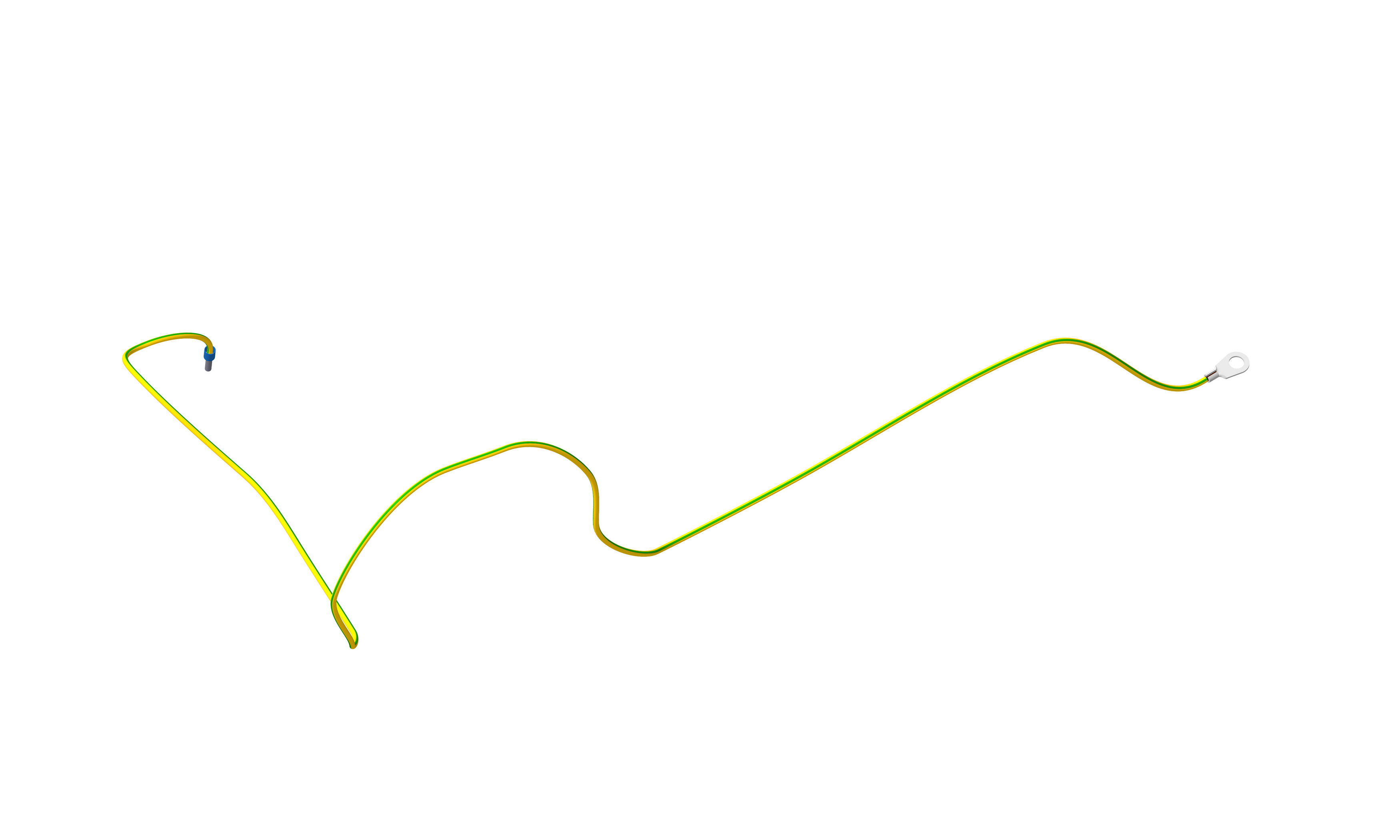

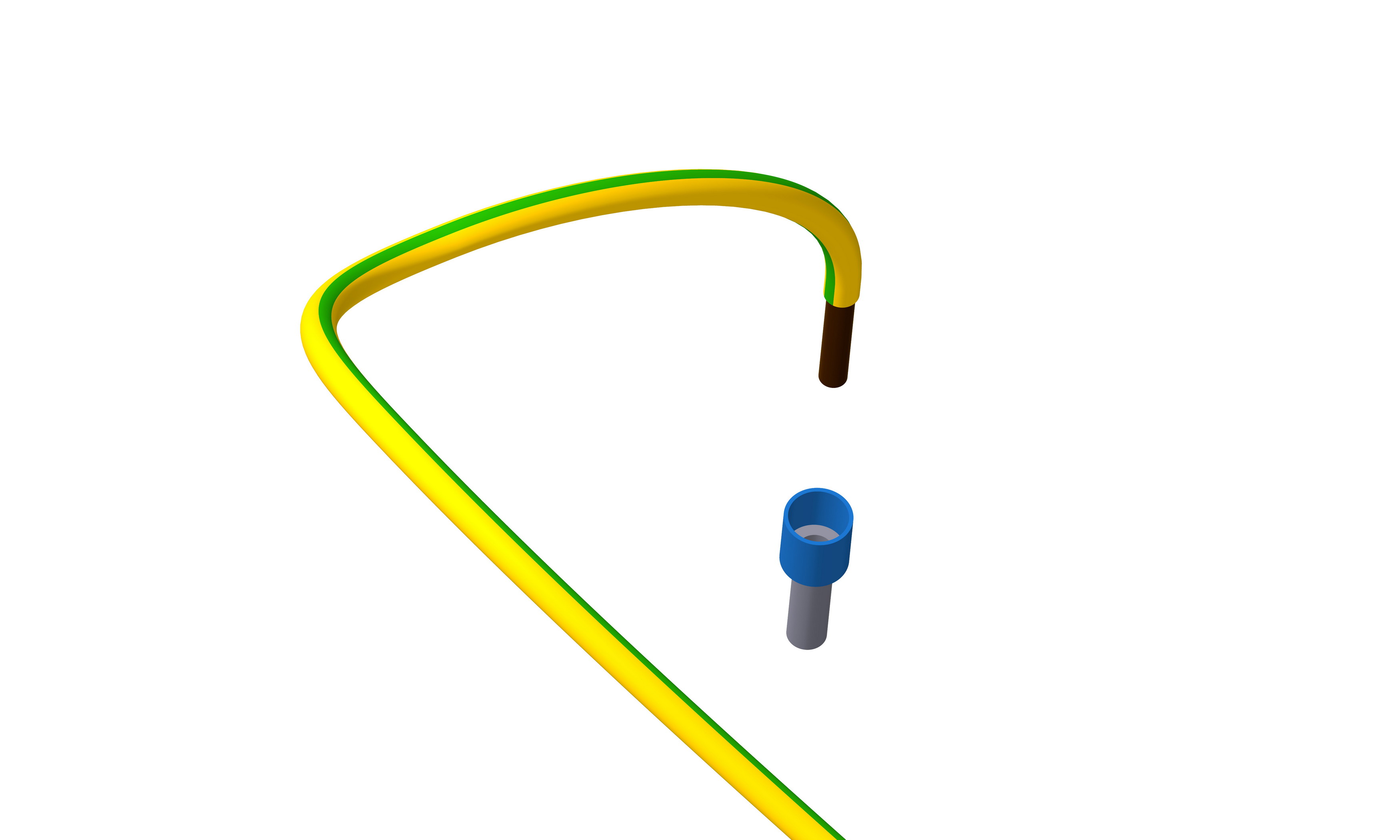

Auch einzelne Leitungen wurden bei Bedarf über die gesamte Länge ...
... farblich gekennzeichnet.
Neben den Kabelbäumen zum Einbau in das Mini-BHKW wurden für verschiedene Kabelbäume auch Modelle erstellt, ...

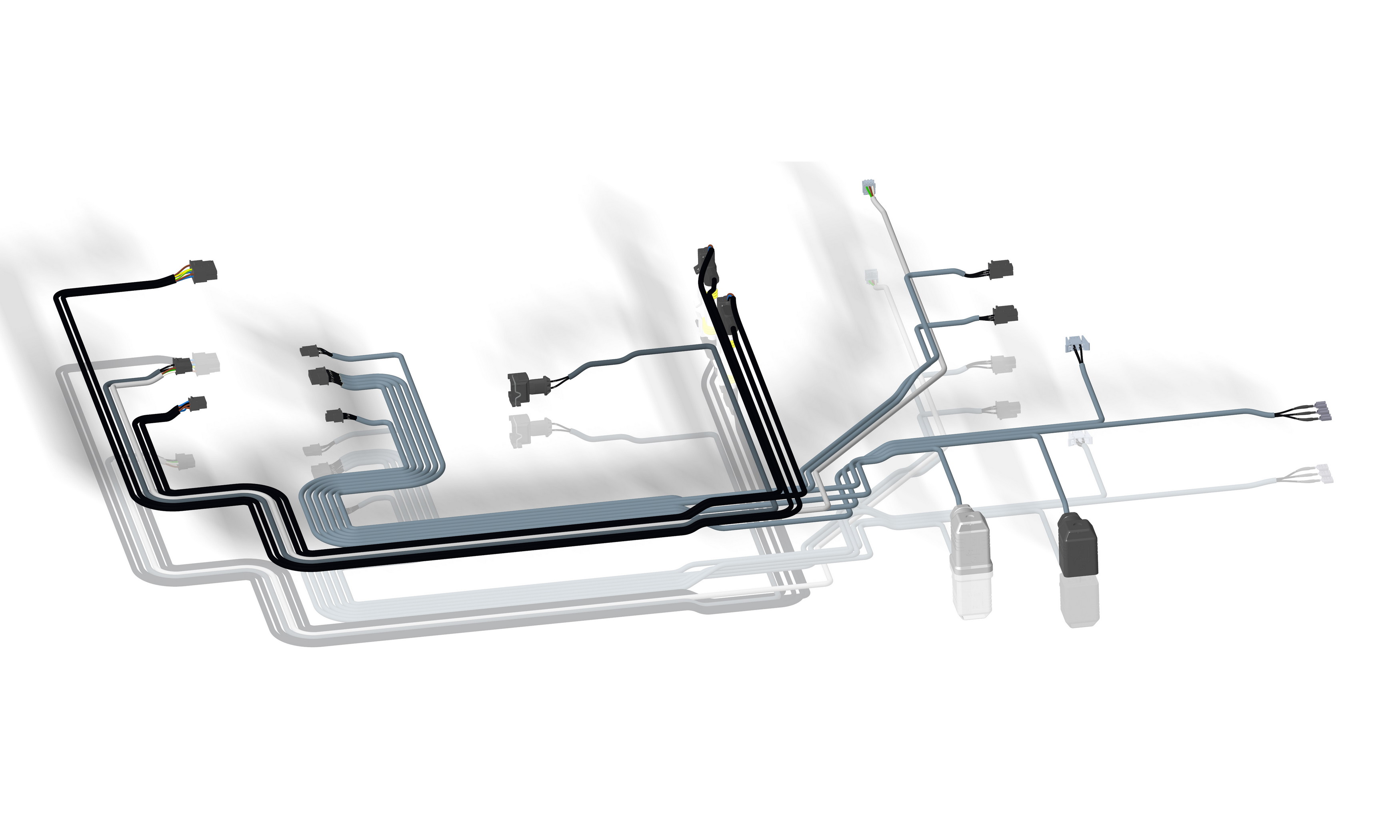

... die den Verlauf des Kabelbaums im Kabelbrett darstellen.

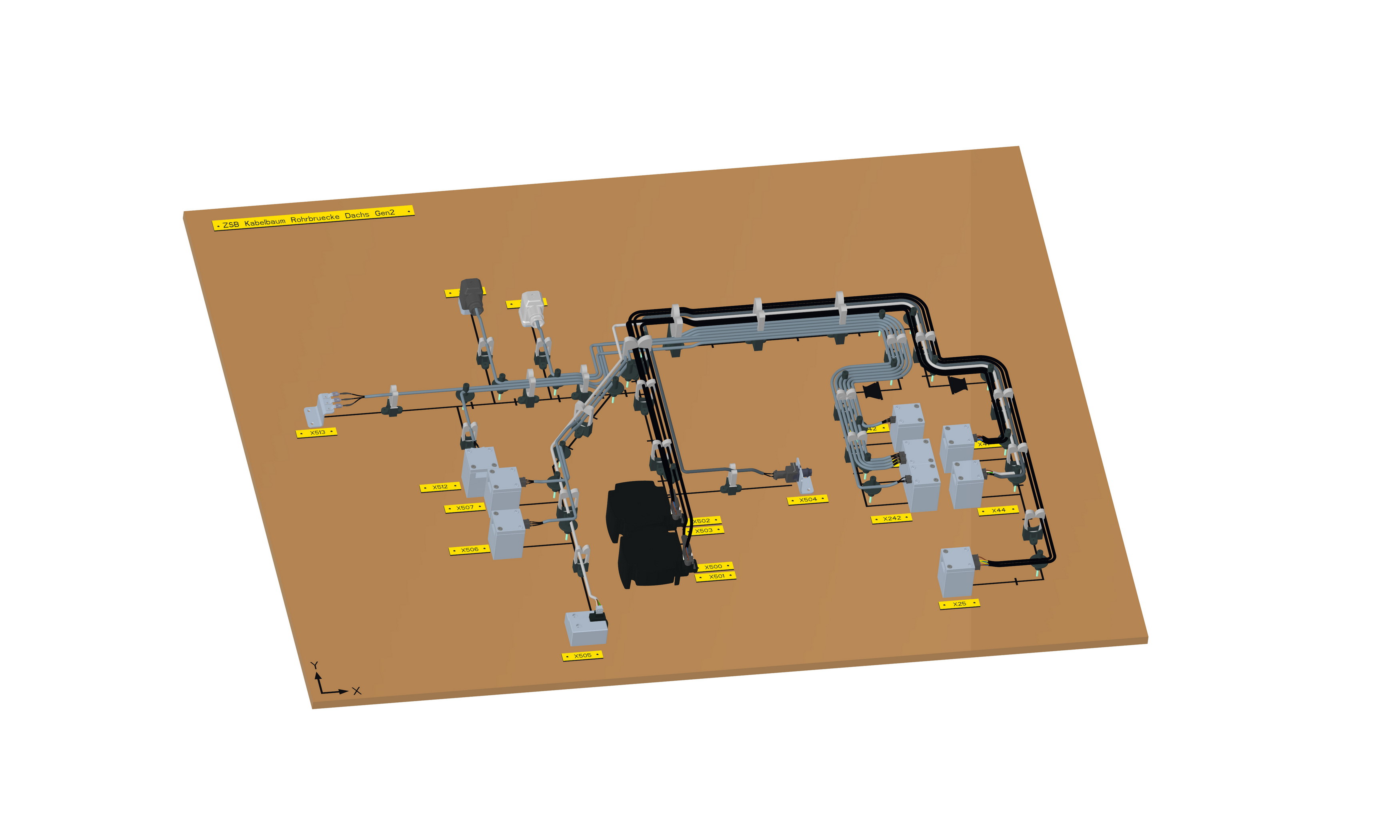

Kabelbrett mit Kabelbaum.
