Biegelehre bei der die Leitung nicht fest in die Lehre eingespannt wird. Die Leitungsenden werden mit Schiebern gerüft. Der Leitungsverlauf nach oben wird mit einem Prüflineal geprüft.
Biegelehre bei der die Leitung durch zwei Bohrbuchsen in der Lehre positioniert wird. An den Leitungsenden liegt die Leitung auf zwei Zylinderstiften auf.

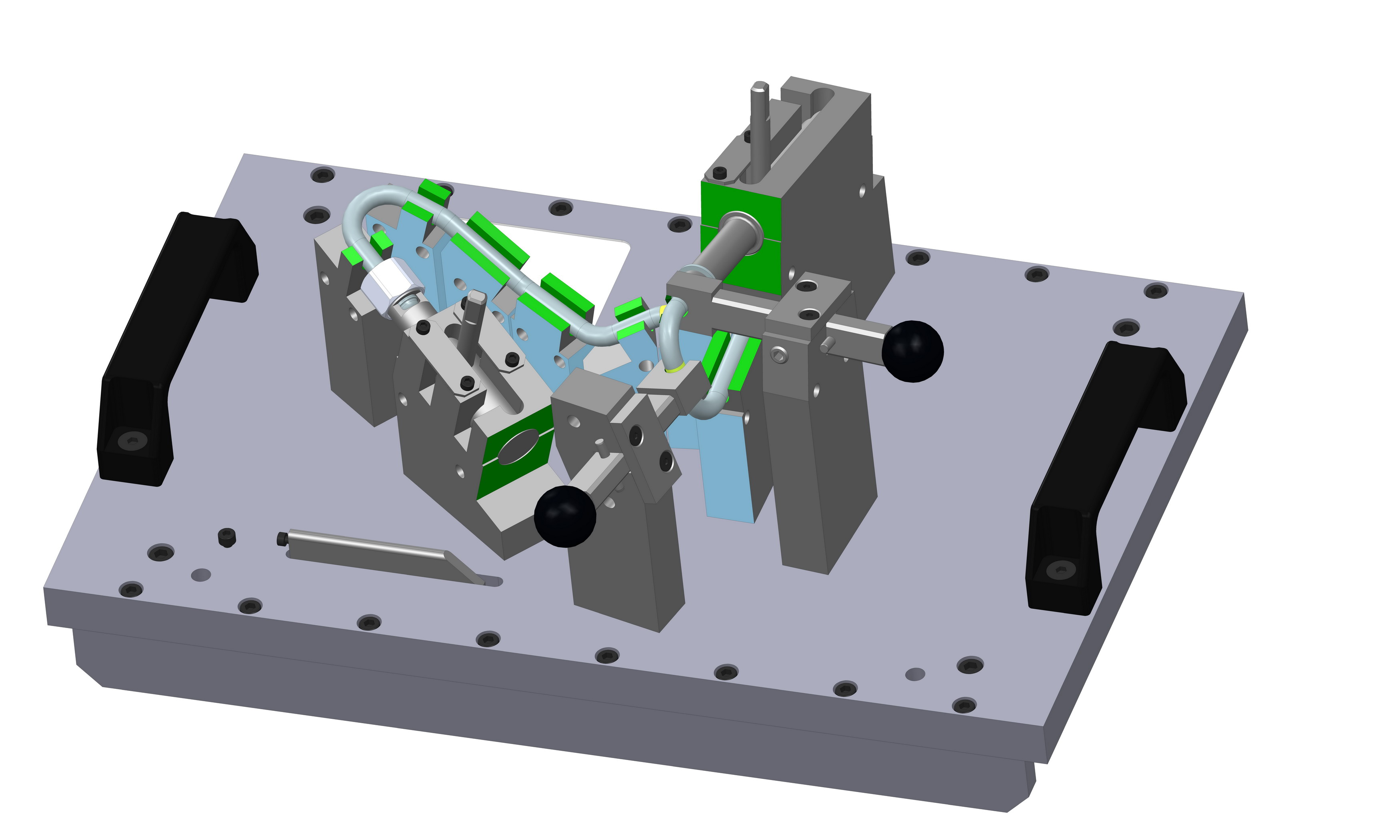

Endkontrollehre; beidseitig am Schieber verschraubt;
Endkontrollehre; Einseitig am Schieber verschraubt;

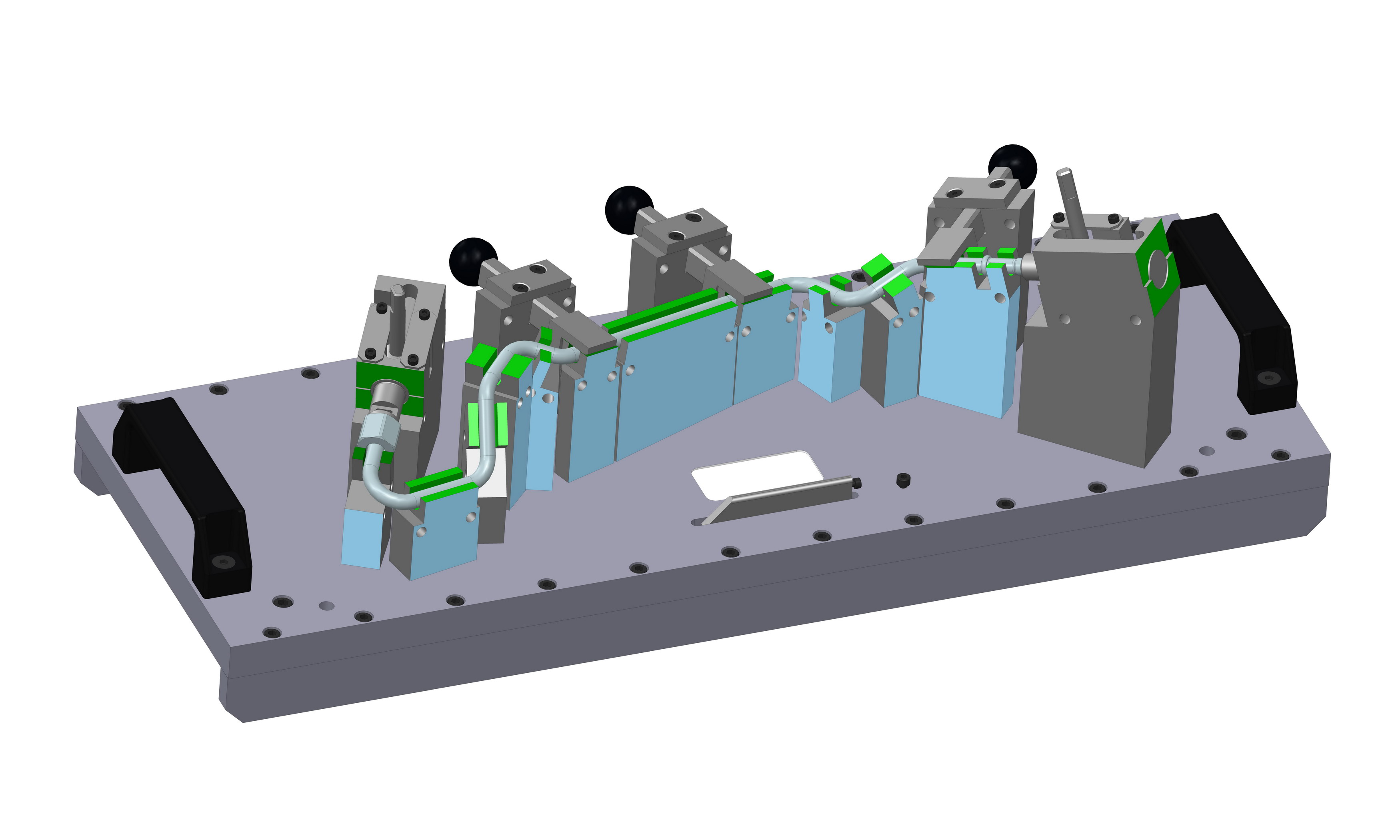

In den Bereichen in denen später Schellen befestigt werden,
wird die Leitung mit einem geringeren Hüllkreis geprüft.
Die Abfrage nach oben wird in diesen Bereichen mit einem Schieber durchgeführt.

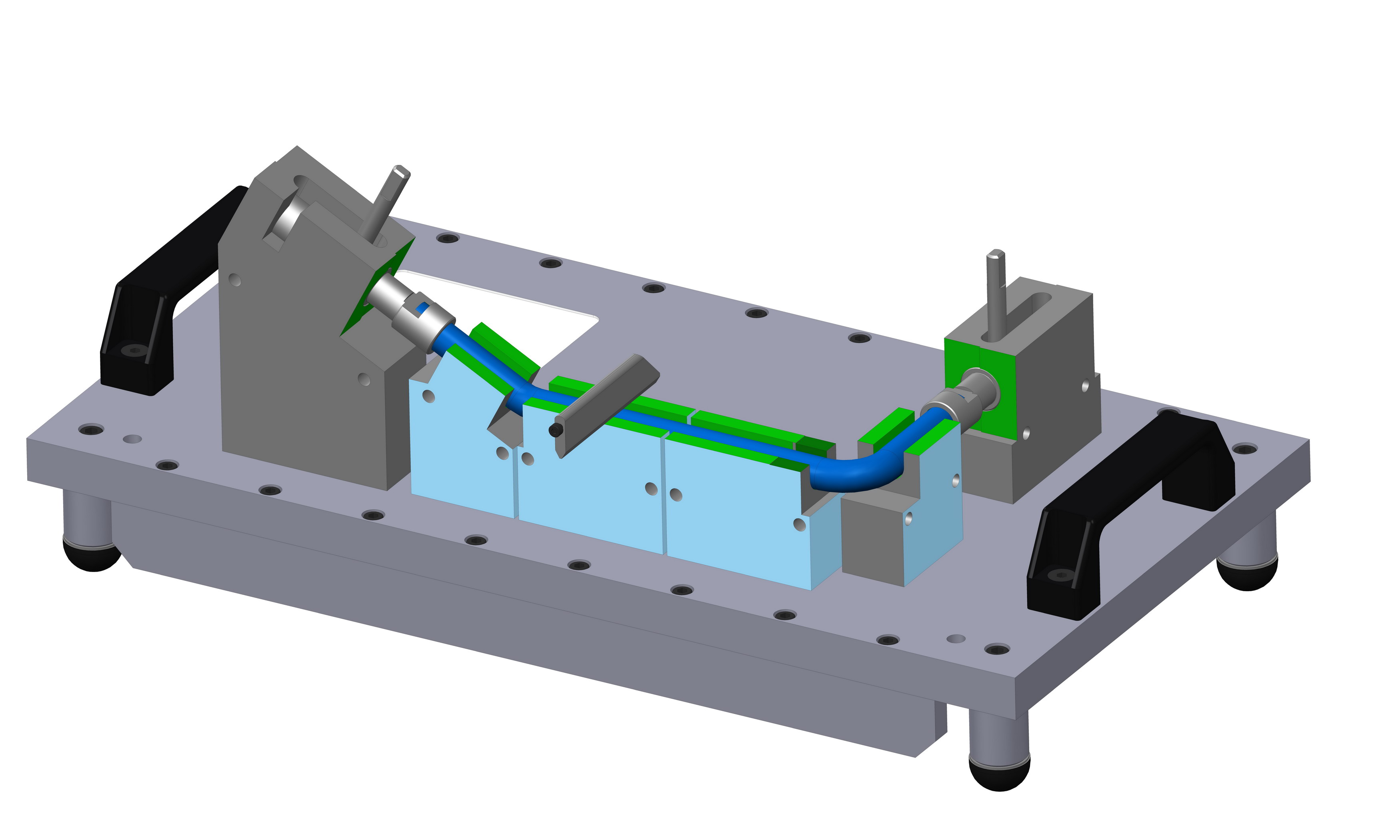

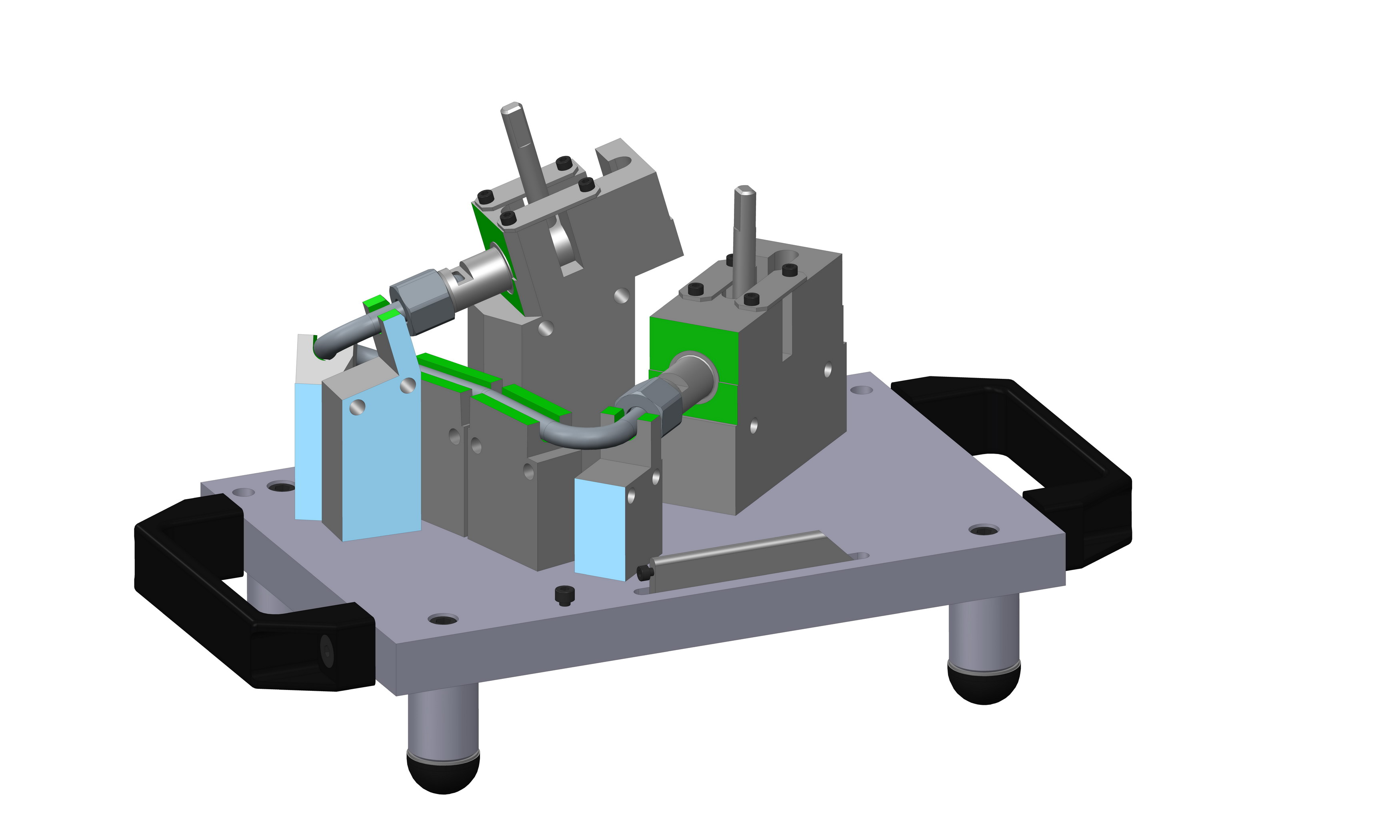

Endkontrollehre; Einseitig am Schieber verschraubt;
In den Bereichen in denen keine starre Prüfauflage ...
... eingebaut werden kann, kommen Schieber zum Einsatz, um den Leitungsverlauf zu prüfen.

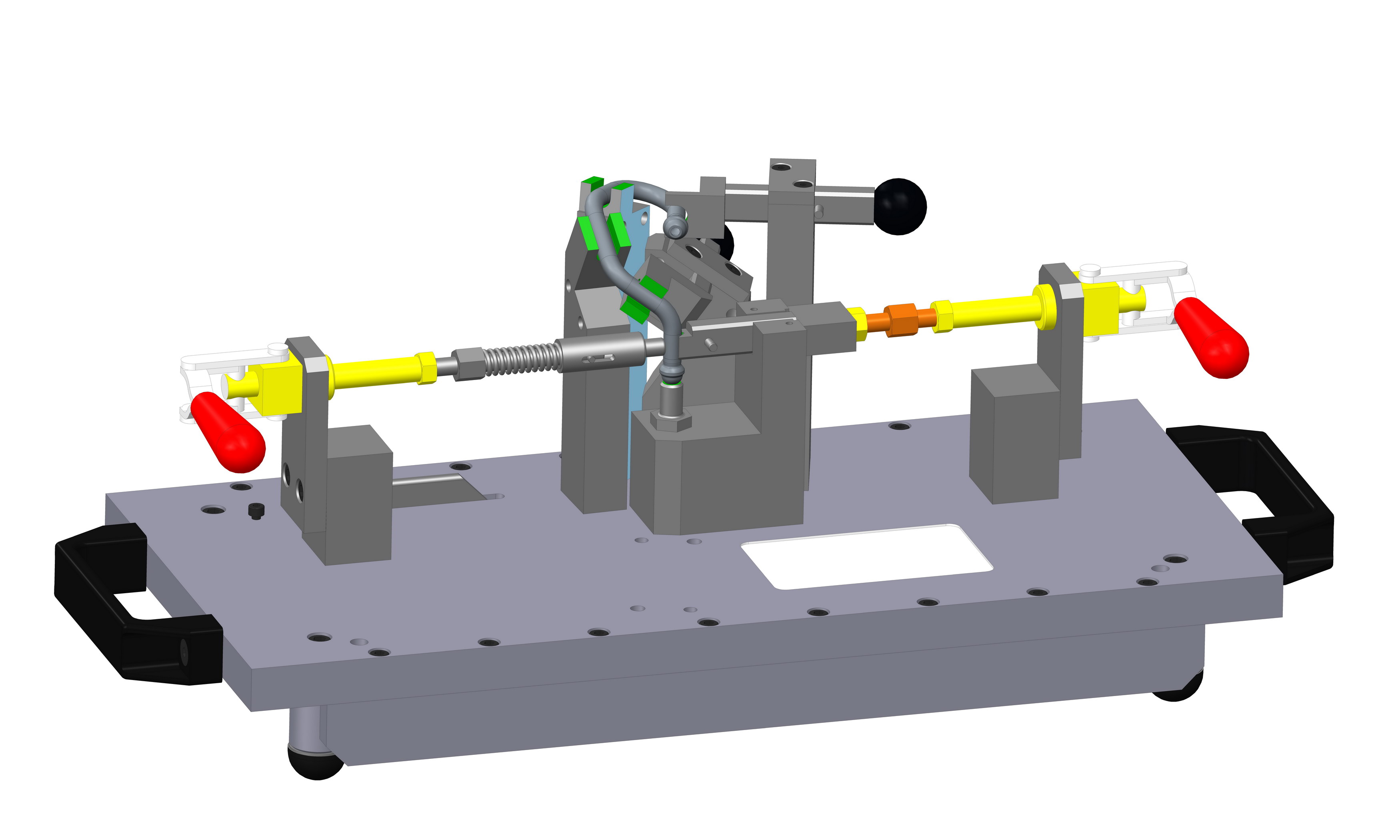

Endkontrollehre bei der die Leitung auf einer Seite fest in die Lehre eingespannt wird. Der Anpressdruck wird durch eine Feder begrenzt und kann mit Hilfe verschiedener Distanzstücke eingestellt werden.

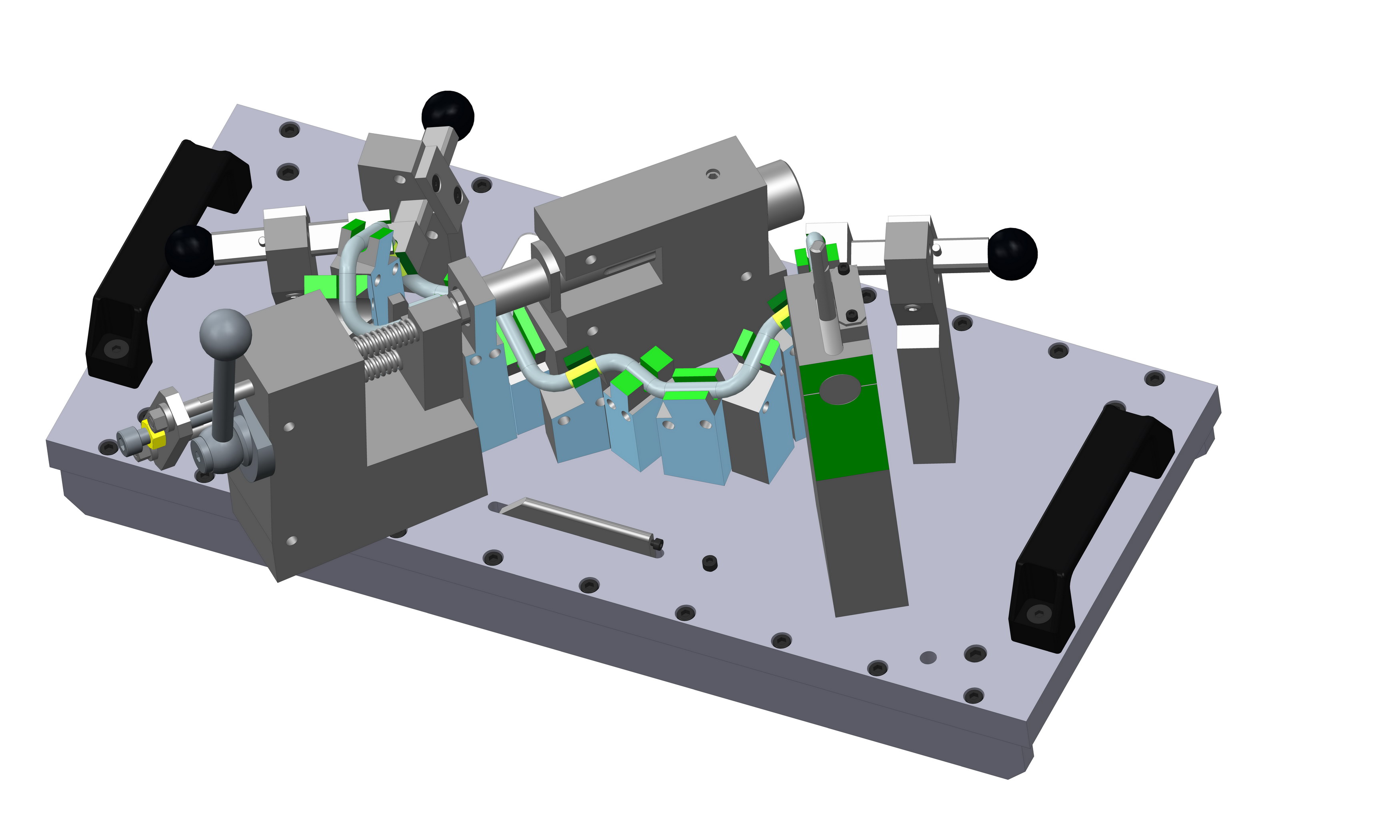

Endkontrollehre; Einseitig fest eingespannt; elektrisch;
Um die elektrische Prüfung zu ermöglichen werden die Endauflagen zur Grundplatte
hin elektrisch isoliert.

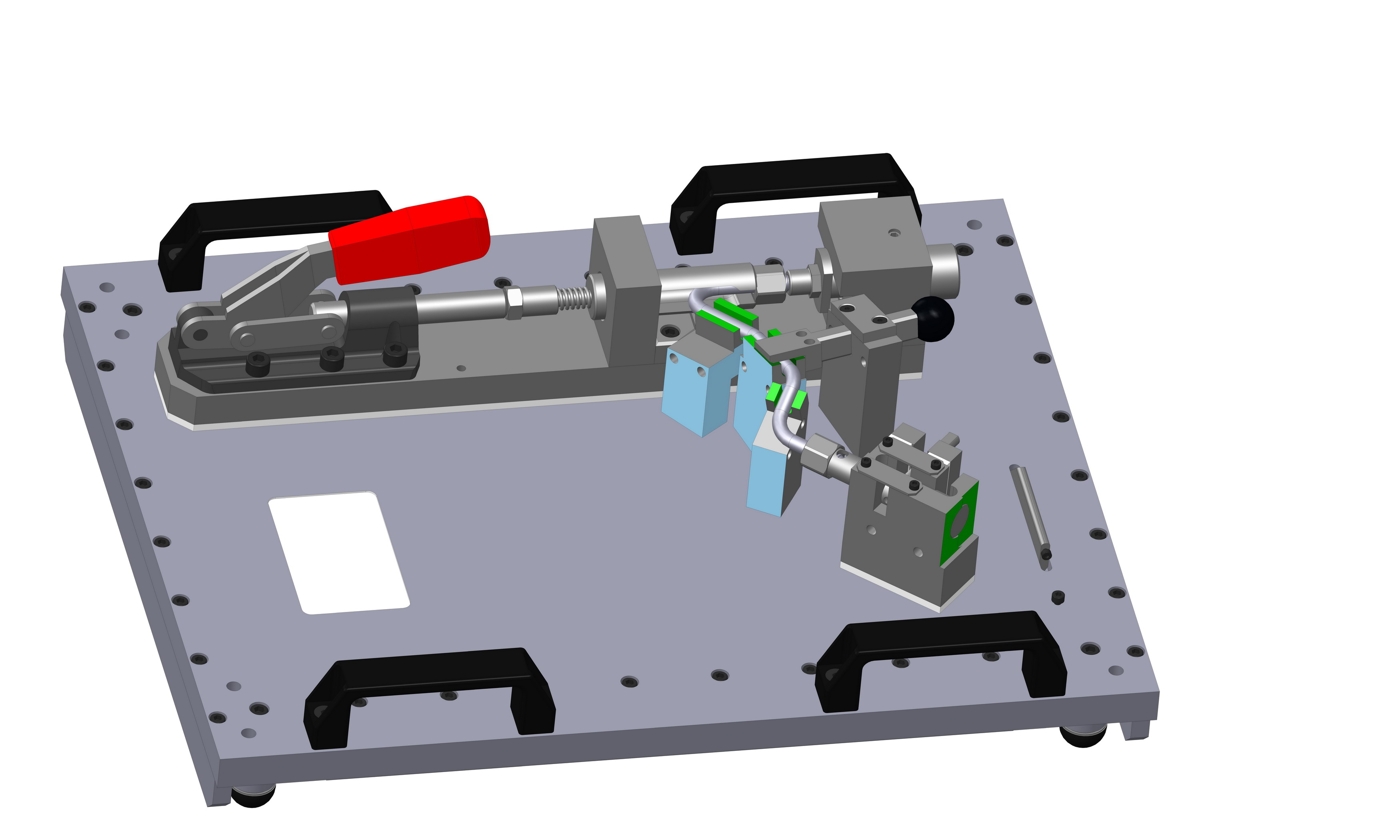

Endkontrollehre; Die Leitung liegt mit dem Stauchkopf auf einer starren Endauflage auf und wird direkt an der Leitung gespannt. Der Anpressdruck wird durch eine Feder begrenzt. Die zweite Endauflage wird im Bild nicht gezeigt.

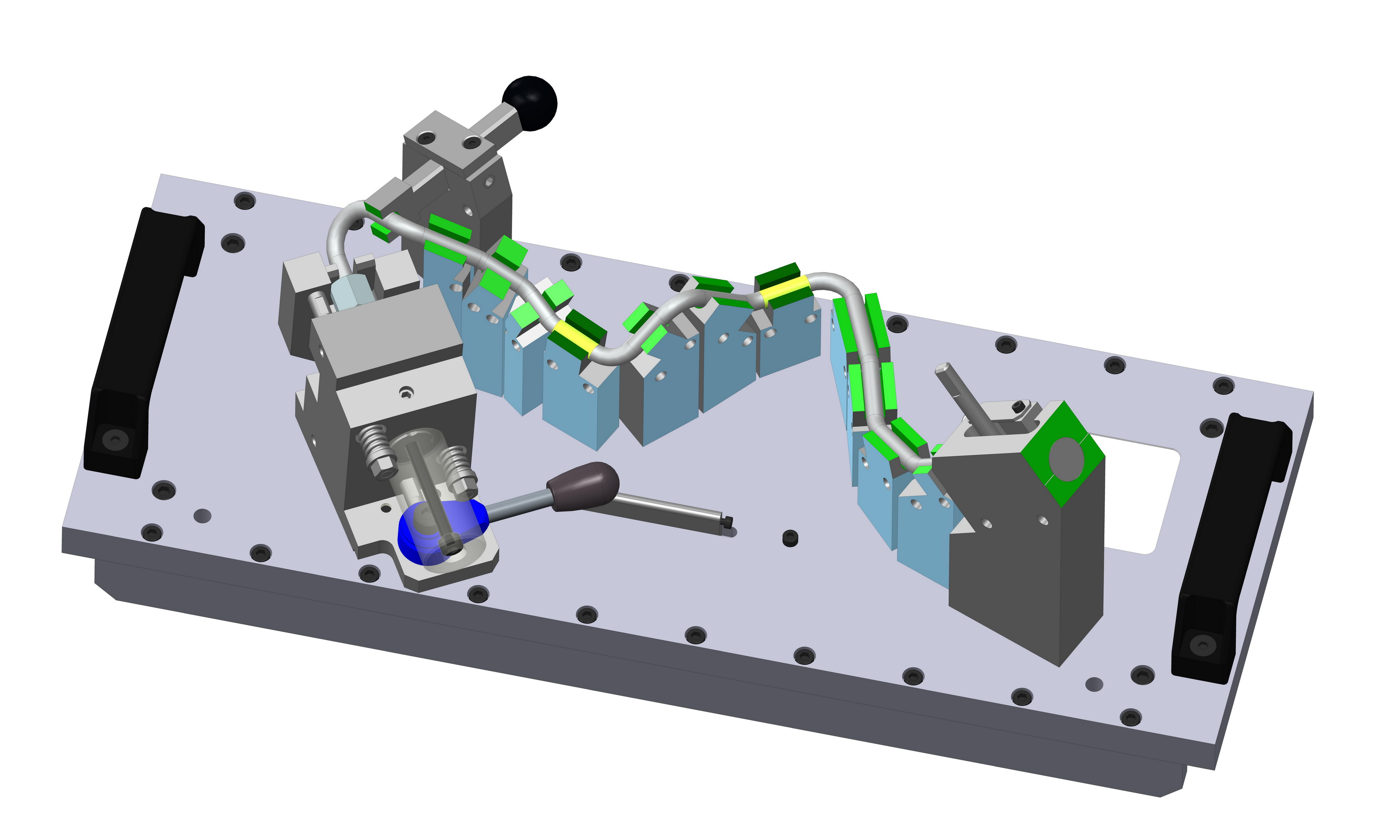

Endkontrollehre; Einseitig fest eingespannt;
Zum Einlegen der Leitung wird die Spannplatte mit einem Exzenterspanner
zurückgedrückt.

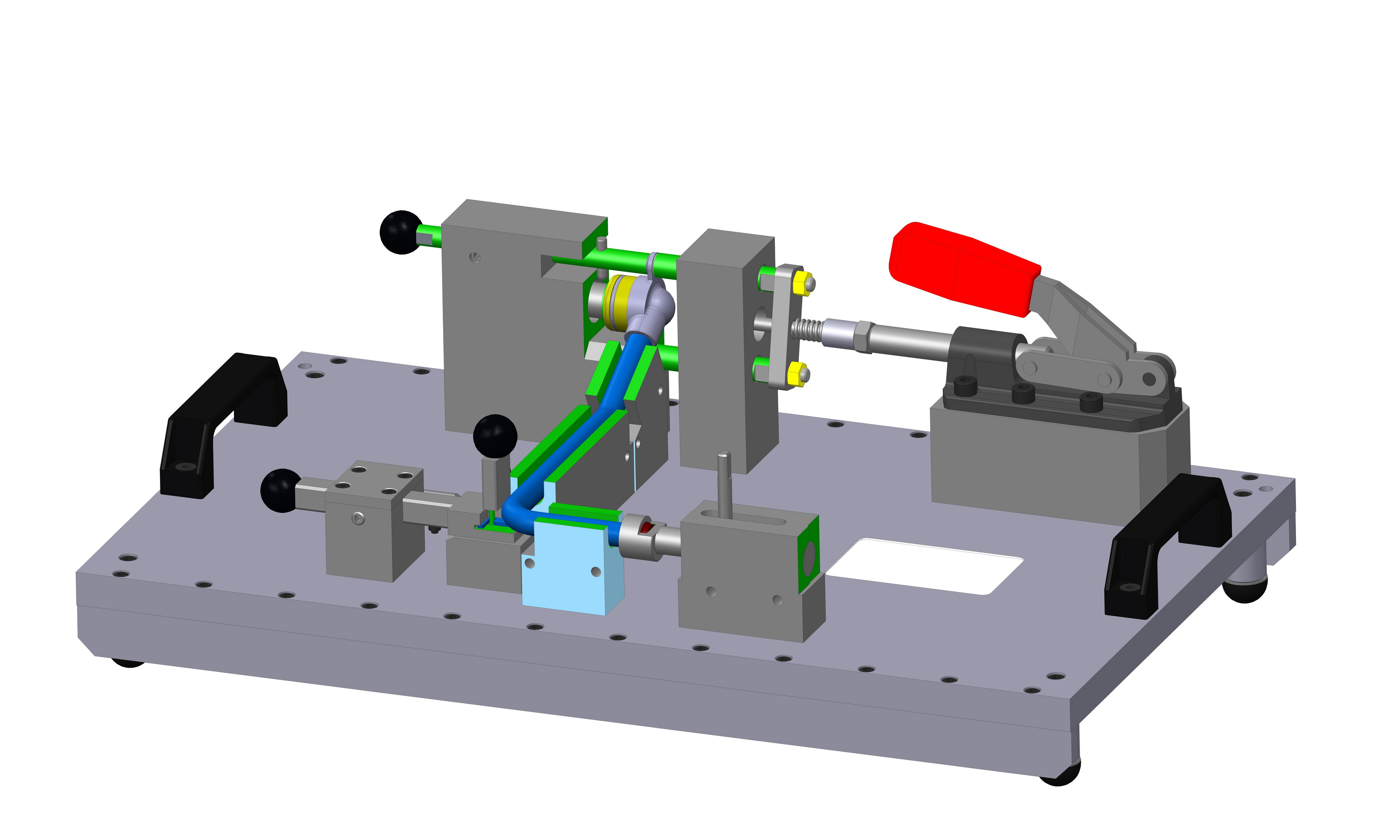

Endkontrollehre; Einseitig fest eingespannt;
Endkontrollehre; Einseitig fest eingespannt;
Die Leitung wird am Fitting mit zwei Stiften gespannt. Die Positionierung erfolgt durch einen Schieber der in das Fitting eintaucht.
Ein angelöteter Blechhalter wird durch zwei weitere Schieber geprüft

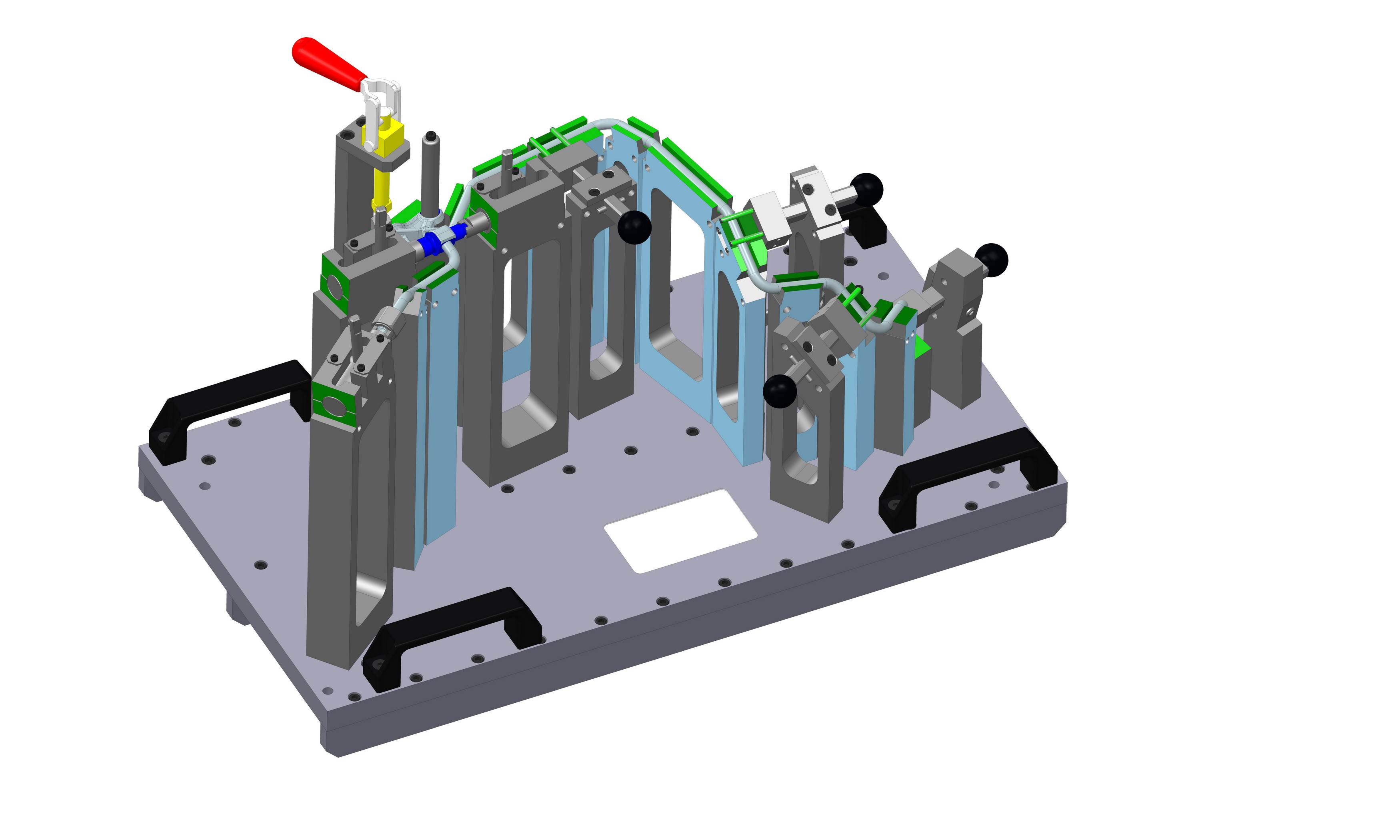

Endkontrollehre zum Prüfen von zwei Leitungen die in ein Ventilgehäuse eingelötet sind. Ausserdem werden verschiedene Anschlussgeometrien am Ventilgehäuse geprüft.

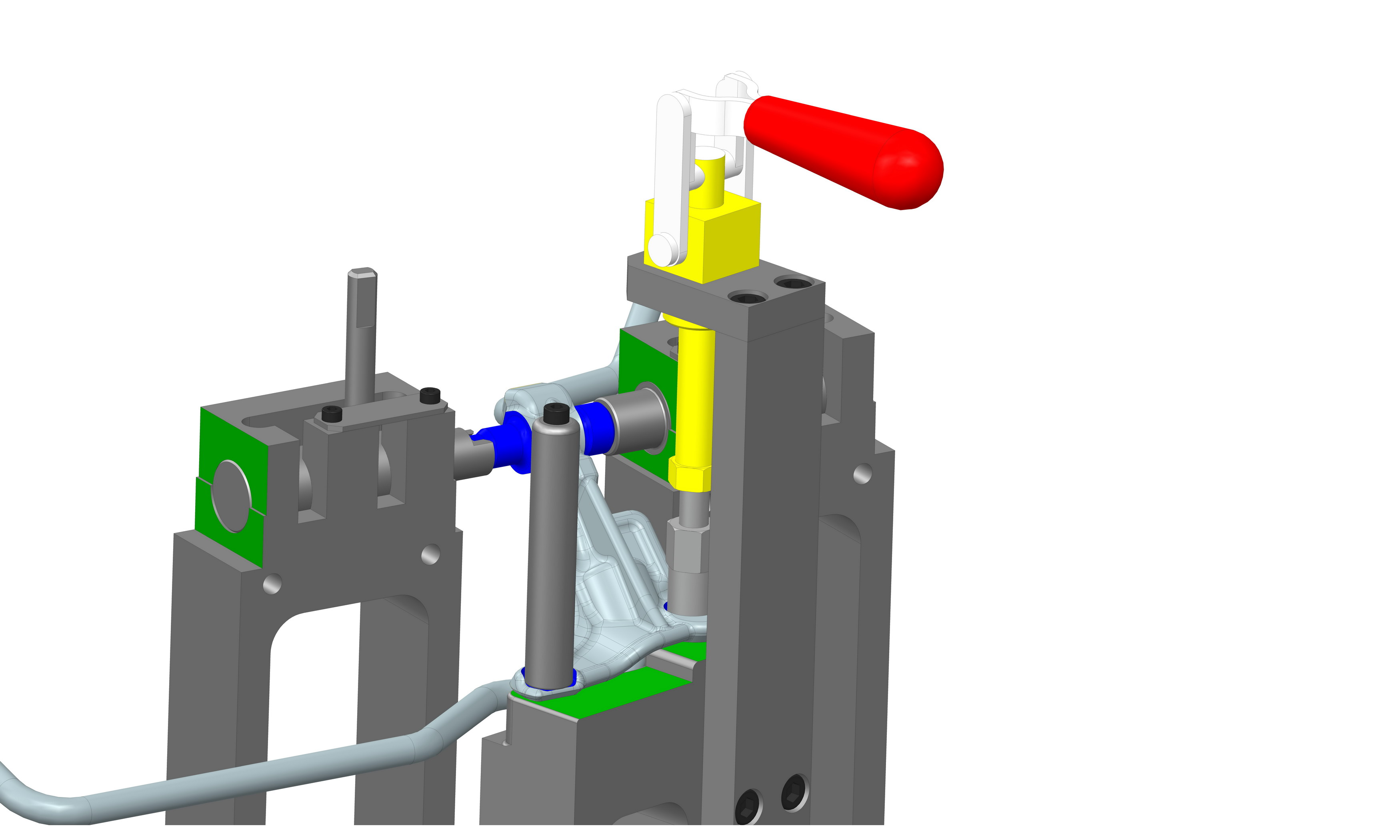

Detailansicht der vorigen Lehre. Hier sind die verschiedenen Prüfmerkmale des Ventilgehäuses zu sehen.
